电缆线路常用固定金具

　　电缆固定夹具

　　高压电缆由于技术原因常为单芯电缆，而单芯电缆单相运行中存在较大的阻抗，线损较大，一般建议将三根三相的单芯电缆按品字型排列以减少阻抗。因此电缆固定夹根据固定的电缆数分为单芯、三芯电缆固定夹。

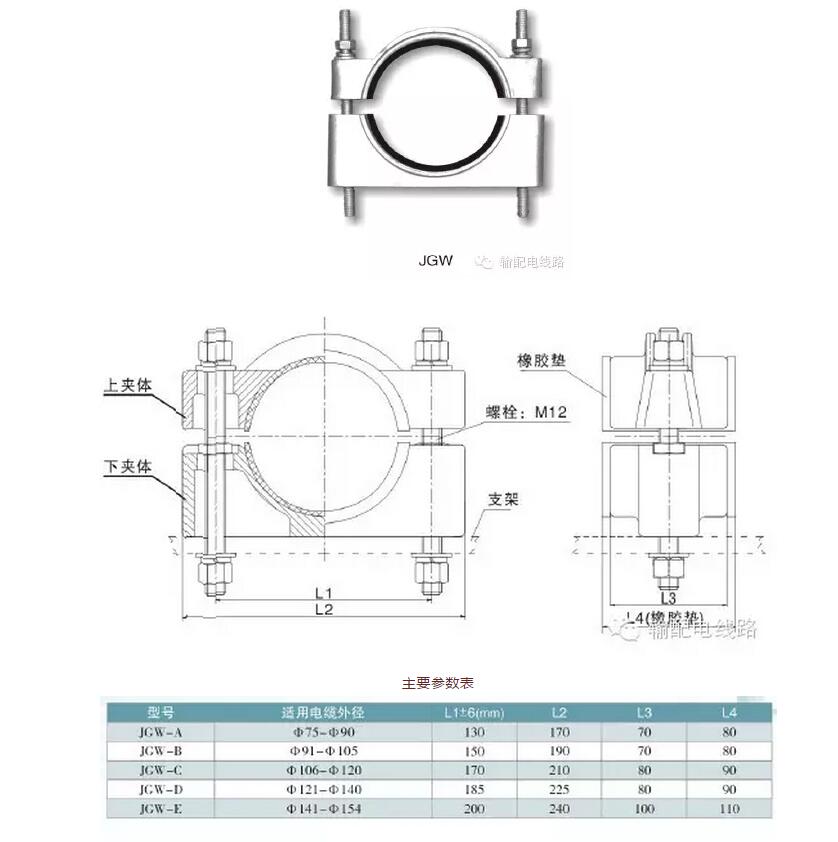

　　1高压电缆固定夹具

　　本夹具主要用于单芯电缆的固定。夹具主要采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫，将电缆进行刚性固定。固定夹具由螺栓固定在电缆支架或桥架上。

　　主要参数表

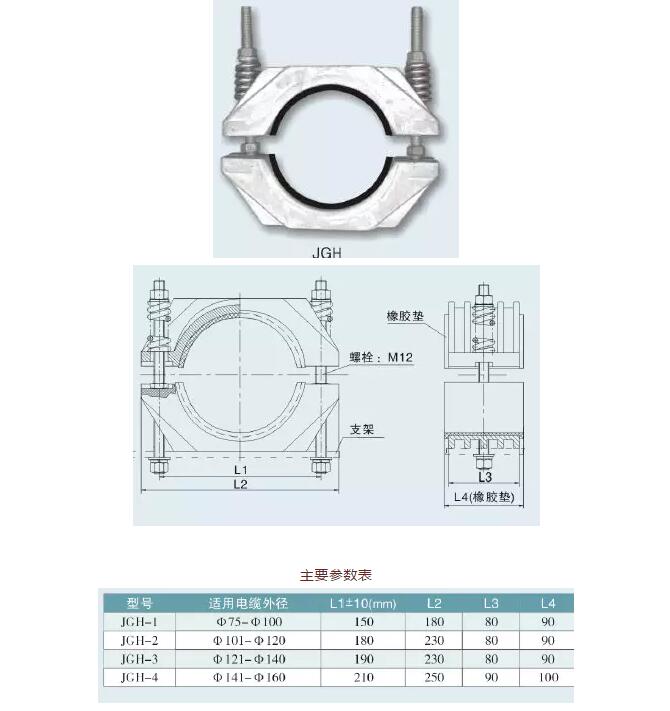

　　2高压弹簧电缆固定夹具

　　本夹具主要用于单芯电缆的固定。夹具主要采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫，夹紧结构采用螺栓加弹簧扰性固定。固定夹具由螺栓固定在电缆支架或桥架上。

　　主要参数表

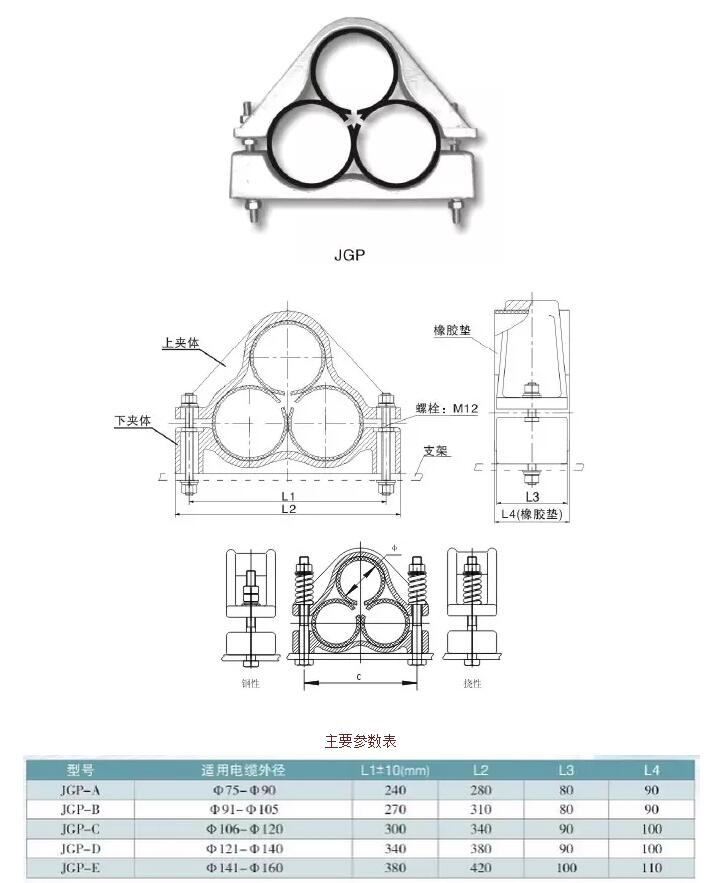

　　3请输入标题

　　本夹具主要用于单芯电缆的固定，将电缆进行“品字型”固定，以减小金属护套的感应电压。夹具主要采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫，夹紧结构采用螺栓刚性紧固或采用螺栓加弹簧扰性固定。固定夹具由螺栓固定在电缆支架或桥架上。

　　主要参数表

　　4悬挂式电缆固定夹具

　　悬挂式夹具主要用于高空固定电缆，用于电缆的上下“一字型”固定。

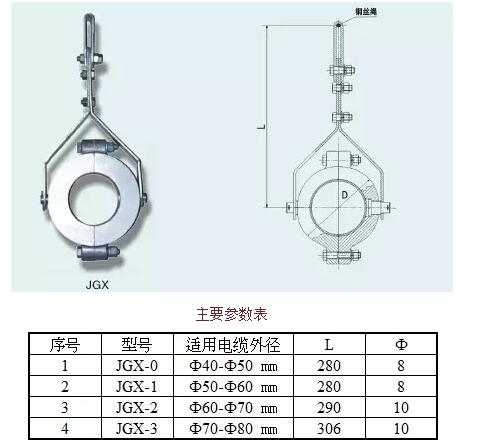

　　4.1 单孔悬挂式

　　本夹具体采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫。适用于三芯、单芯电缆需要悬挂时使用。电缆可绕悬挂轴转动。固定夹具总额定承重为100千克，根据电缆重量约2米左右安装一个。

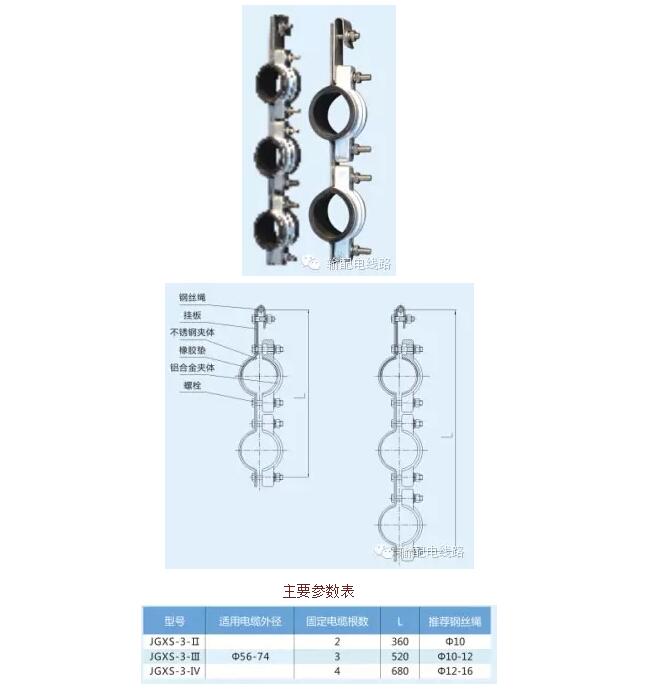

　　4.2 三孔悬挂式

　　夹具体采用高强度抗磁防腐铝合金为材料，内衬有橡胶垫，夹具体一半采用高强度钢材，一半采用高强度抗磁防腐铝合金为材料，既保证了夹具体强度，又阻隔磁路，适用于三芯、单芯电缆。固定夹具总额定承重为200千克，根据电缆重量约1.8米左右安装一个。
